Este gandit pentru a lucra cu PAL de 18mm ; imbinarea poate fi fix-pe-fix adica frezare la 17mm, sau “sa-iasa-cantul-2mm-in-afara” adica frezare la 19mm.
Pentru acest lucru se poate schimba partea superioara a sablonului.
Exista si o versiune a sablonului pentru lucrul cu pal de 36mm (sau pal dublat) , frezarea se face la 37mm astfel incat sa iasa cantul de 2mm in afara.
Deasemenea mai exista si 2 sabloane aditionale (culoare galbena si gri-portocaliu) care ne ajuta la instalarea de rafturi/polite in corp.

!! Trebuie specificat cand comandati de care sablon doriti ”

Varianta A — pentru PAL de 18mm, frezare la 17mm ( cu/fara sablon aditional )
Varianta B — pentru PAL de 18mm, frezare la 19mm ( cu/fara sablon aditional )
Varianta C — pentru PAL de 18mm, frezare la 17mm si la 19mm ( cu/fara sablon aditional )
Varianta D — pentru PAL de 36mm, frezare la 37mm ( cu/fara sablon aditional )
Varianta E — pentru PAL de 18mm si 36mm ( cu/fara sablon aditional )

Sablonul asigura urmatoarele operatiuni :
a. frezarea directa la 17mm, 19mm sau 37mm de marginea placii de PAL pentru carcasa demontabilului de la Blum sau Hafele ;
b. gaurirea directa (gaura diametru 5mm) in mijlocul cantului pentru tija demontabilului ; gaurirea se face prin 3x rulmenti de diametru 5mm.
c. gaurirea directa (gaura diametru 8mm) in mijlocul cantului pentru cep ; gaurirea se face prin 3x rulmenti de diametru 8mm.
d. gaurirea directa (gaura diametru 8mm) in marginea placii la 9mm fata de margine pentru cep ; gaurirea se face prin 3x rulmenti de diametru 8mm.
e. gaurirea-frezare directa pentru cep (8mm) si carcasa demontabilului (25mm) pentru rafturi/polite

Cotele de gaurire / frezare pentru instalarea demontabilului Blum :
a. pentru carcasa :
adancime = 12mm
diametru = 25mm
distanta fata de marginea placii = 17mm (fix-pe-fix), 19mm (sa-iasa-cantul-2mm-in-afara)
b. pentru tija (in mijlocul cantului) :
adancime = 27mm
diametru = 5mm

Clopotul de frezare are 2 rulmenti de 10mm diametru interior.

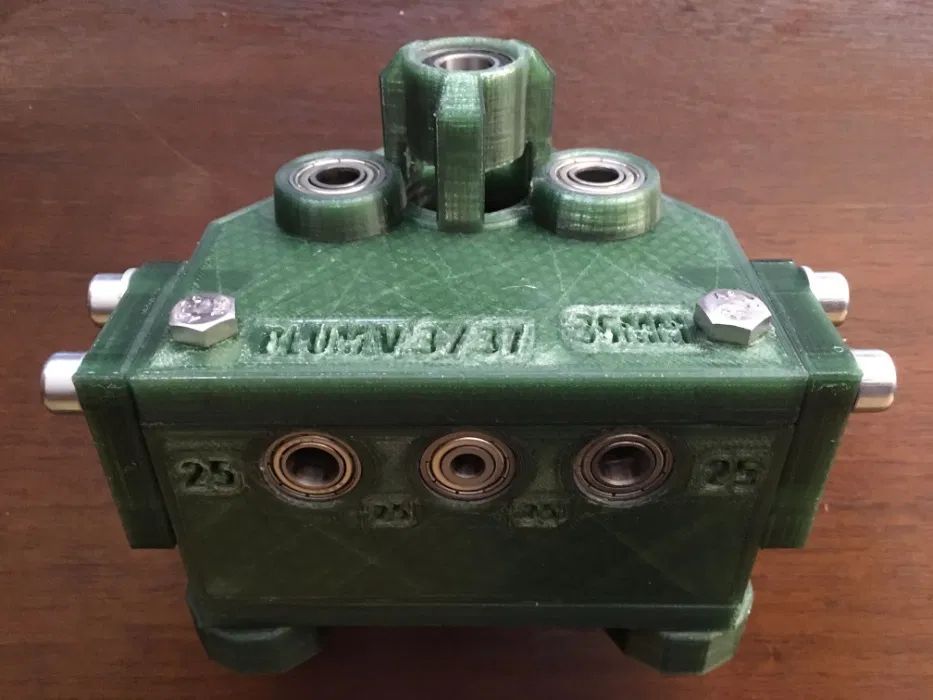

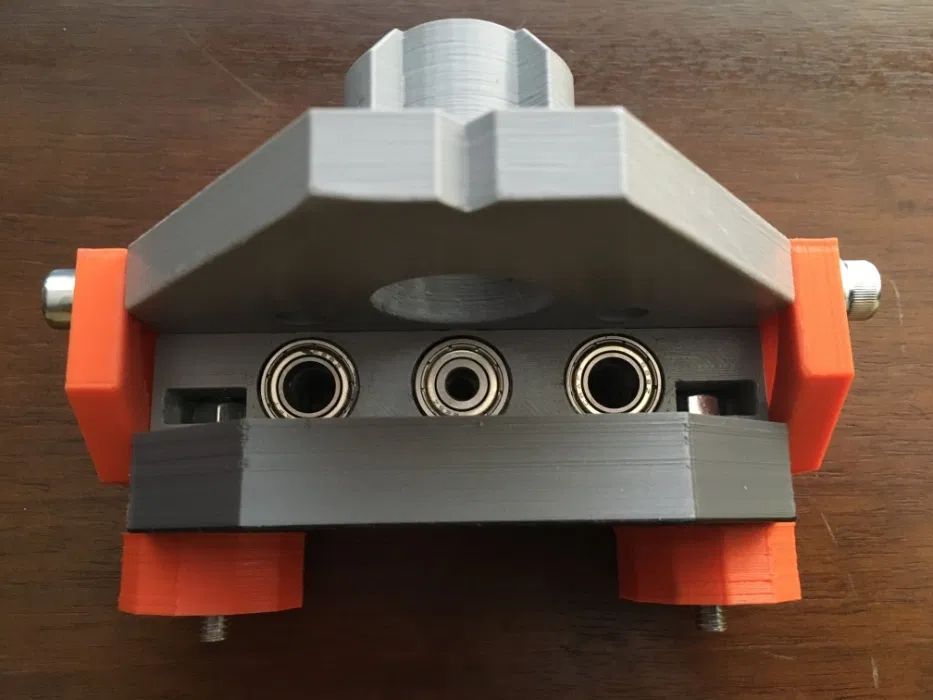

Sablonul :
– este facut la imprimanta 3D din plastic robust ; nu zgaraie lemnul.
– este pentru placi de PAL/MDF grosime 18mm sau 36mm.
– are forma L si are un sistem de prindere de placa.
– in functie de montarea partii superioara a sablonului se obtine cota de 17mm sau de 19mm;
– lungimea totala a sablonului este de 100mm;
– in partea centrala are 1x gaura de 5mm (3 rulmenti cu diametru interior de 5mm) : pentru gaurire in cant ;
– are 2x limitatoare laterale (stanga – dreapta) care culiseaza (on – off)
– in dreptul axului central al sablonului (adica la 50mm) exista un marcaj cu ajutorul caruia se poate lucra si la semn trasat pe placa de lucru (nu la capetele placii)
– distanta de la capete la axul central este de 50mm

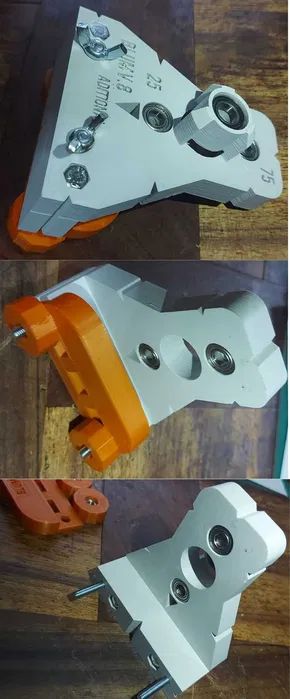

!!! Exista si 2 sabloane aditionale (vezi poze) pentru prinderea de rafturi/polite intermediare. Diferentele sunt de prindere , masivitate si posibilitatea de frezare.
– model 1 = 80ron
– model 2 = 140ron
Distanta de gaurire fata de margine este 50mm ; trebuie folosit sablonul cu limitatoarele laterale (pentru gaurirea in cant la 50mm fata de margine) !!!

PRET de baza = 230 RON (varianta A sau B)
PRET pt 18mm la 17mm + 19mm = 350 RON (varianta C)(se asigura ca bonus si partea de cant nu numai cea superioara)
PRET pt 36mm = 250 RON (varianta D)
PRET pt 18mm (17mm si 19mm) + 36mm = 600 RON (varianta E)
— la toate variantele se adauga 80ron sau 140ron daca doriti si sablonul aditional !!

Suplimentar aveti nevoie de urmatoarele lucruri (se pot furniza contra cost la cerere in functie de disponibilitate) :
– freza diametru 25mm
– burghiu pentru metal diametru 4.9mm (8ron) RECOMANDAT !
– bughiu pentru metal diametru 7.9mm (12ron) RECOMANDAT !
– 1x limitator de adancime pentru 5mm
– 2x limitator de adancime pentru 8mm

PENTRU ORICE INTREBARI SI CLARIFICARI VA ROG INTREBATI PE SITE SAU TELEFONIC. RASPUND IN TIMP FOARTE SCURT !
